粉末冶金的制备方法有哪些？

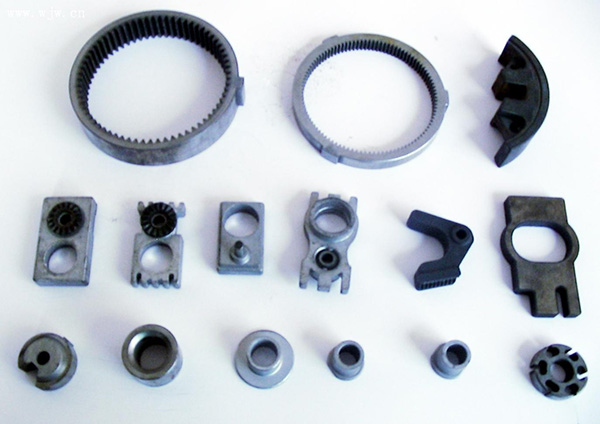

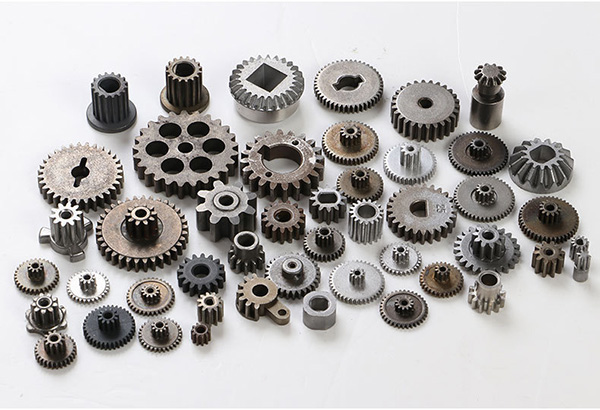

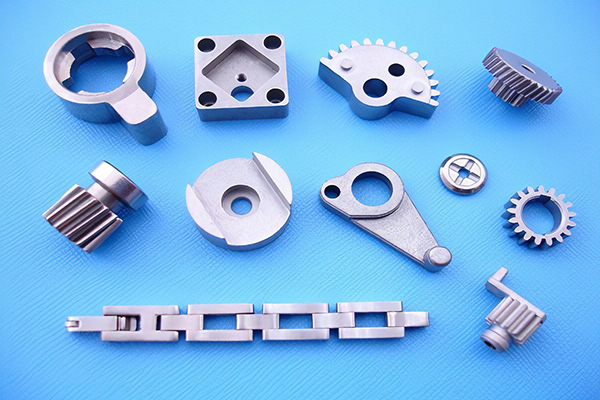

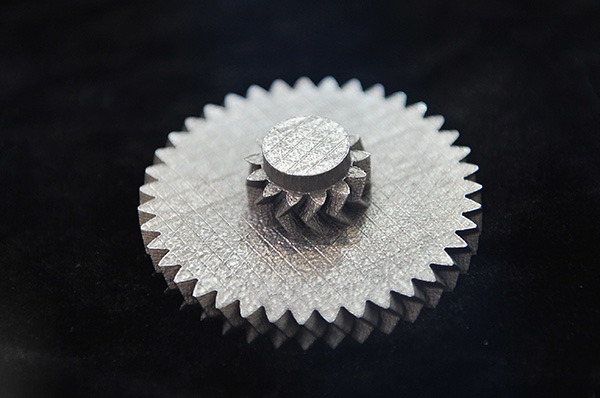

粉末冶金包括制粉和制品。其中制粉主要是冶金过程，和字面吻合。而粉末冶金制品则常远远超出材料和冶金的范畴，往往是跨多学科（材料和冶金，机械和力学等）的技术。尤其现代金属粉末3D打印，集机械工程、CAD、逆向工程技术、分层制造技术、数控技术、材料科学、激光技术于一身，使得粉末冶金制品技术成为跨更多学科的现代综合技术。
制备方法
（1）生产粉末。粉末的生产过程包括粉末的制取、粉料的混合等步骤。为改善粉末的成型性和可塑性通常加入机油、橡胶或石蜡等增塑剂。
（2）压制成型。粉末在15-600MPa压力下，压成所需形状。
（3）烧结。在保护气氛的高温炉或真空炉中进行。烧结不同于金属熔化，烧结时至少有一种元素仍处于固态。烧结过程中粉末颗粒间通过扩散、再结晶、熔焊、化合、溶解等一系列的物理化学过程，成为具有一定孔隙度的冶金产品。

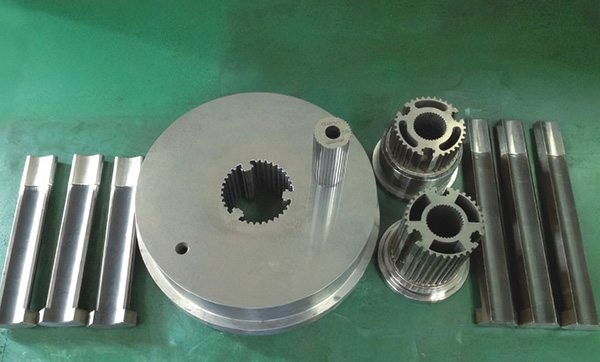

（4）后处理。一般情况下，烧结好的制件可直接使用。但对于某些尺寸要求精度高并且有高的硬度、耐磨性的制件还要进行烧结后处理。后处理包括精压、滚压、挤压、淬火、表面淬火、浸油、及熔渗等。
粉末的制取方法
制取粉末是粉末冶金的第一步。粉末冶金材料和制品不断的增多，其质量不断提高，要求提供的粉末的种类愈来愈多。例如，从材质范围来看，不仅使用金属粉末，也使用合金粉末，金属化合物粉末等；从粉末外形来看，要求使用各种形状的粉末，如产生过滤器时，就要求形成粉末；从粉末粒度来看，要求各种粒度的粉末，粗粉末粒度有500~1000微米超细粉末粒度小于0.5微米等等。
为了满足对粉末的各种要求，也就要有各种各样生产粉末的方法这些方法不外乎使金属、合金或者金属化合物呈固态、液态或气态转变成粉末状态。制取粉末的各种方法以及各种方法制的粉末。
呈固态使金属与合金或者金属化合物转变成粉末的方法包括：
（1）从固态金属与合金制取金属与合金粉末的有机械粉碎法和电化腐蚀法。
（2）从固态金属氧化物及盐类制取金属与合金粉末的还原法从金属和合金粉末、金属氧化物和非金属粉末制取金属化合物粉末的还原-化合法。
呈液态使金属与合金或者金属化合物转变成粉末方法包括：
（1）从液态金属与合金制取与合金粉末的有雾化法
（2）从金属盐溶液置换和还原制取金属合金以及包覆粉末的有置换法、溶液氢还原法；从金属熔盐中沉淀制取金属粉末的有熔盐陈定法；从辅助金属浴中析出制取金属化合物粉末的有金属浴法。
（3）从金属盐溶液电解制取金属与合金粉末的有水溶液电解法；从金属熔盐电解制取金属和金属化合物粉末的有熔盐电解法。
呈气态使金属或者金属化合物转变成粉末的方法：
（1）从金属蒸汽冷凝制取金属粉末的有蒸汽冷凝法。
（2）从气态金属碳基物离解制取金属、合金以及包覆粉末的有碳基物热离解法。
（3）从气态金属卤化物气相还原制取金属、合金粉末以及金属、合金涂层的有气相氢还原法；从气态金属卤化物沉积制取金属化合物粉末以及涂层的有化学气相沉积法。
但是，从过程的实质来看，现有制粉方法大体上可归纳为两大类，即机械法和物理化学法。机械法是将原材料机械的粉碎，而化学成分基本上不发生变化的工艺过程；物理化学法是借助化学的或物理的作用，改变原料的化学成分或聚集状态而获得粉末的工艺过程，粉末的生产方法很多从工业规模而言，应用最广泛的汉斯还原法、雾化法和电解法有些方法如气相沉积法和液相沉积法在特殊应用时亦很重要。
粉末冶金工艺的基本工序是：
1、原料粉末的制备。现有的制粉方法大体可分为两类：机械法和物理化学法。而机械法可分为：机械粉碎及雾化法；物理化学法又分为：电化腐蚀法、还原法、化合法、还原-化合法、气相沉积法、液相沉积法以及电解法。其中应用最为广泛的是还原法、雾化法和电解法。
2、粉末成型为所需形状的坯块。成型的目的是制得一定形状和尺寸的压坯，并使其具有一定的密度和强度。成型的方法基本上分为加压成型和无压成型。加压成型中应用最多的是模压成型。此外还可使用3D打印技术进行胚块的制作。
3、坯块的烧结。烧结是粉末冶金工艺中的关键性工序。成型后的压坯通过烧结使其得到所要求的最终物理机械性能。烧结又分为单元系烧结和多元系烧结。对于单元系和多元系的固相烧结，烧结温度比所用的金属及合金的熔点低；对于多元系的液相烧结，烧结温度一般比其中难熔成分的熔点低，而高于易熔成分的熔点。除普通烧结外，还有松装烧结、熔浸法、热压法等特殊的烧结工艺。
4、产品的后序处理。烧结后的处理，可以根据产品要求的不同，采取多种方式。如精整、浸油、机加工、热处理及电镀。此外，近年来一些新工艺如轧制、锻造也应用于粉末冶金材料烧结后的加工，取得较理想的效果。
粉末性能(property of powder)
粉末所有性能的总称。它包括：粉末的几何性能(粒度、比表面、孔径和形状等)；粉末的化学性能(化学成分、纯度、氧含量和酸不溶物等)；粉体的力学特性(松装密度、流动性、成形性、压缩性、堆积角和剪切角等)；粉末的物理性能和表面特性(真密度、光泽、吸波性、表面活性、ze%26mdash;ta(%26ccedil;)电位和磁性等)。粉末性能往往在很大程度上决定了粉末冶金产品的性能。
几何性能最基本的是粉末的粒度和形状。
（1）、粒度。它影响粉末的加工成形、烧结时收缩和产品的最终性能。某些粉末冶金制品的性能几乎和粒度直接相关，例如，过滤材料的过滤精度在经验上可由原始粉末颗粒的平均粒度除以10求得；硬质合金产品的性能与wc相的晶粒有很大关系，要得到较细晶粒度的硬质合金，惟有采用较细粒度的wc原料才有可能。生产实践中使用的粉末，其粒度范围从几百个纳米到几百个微米。粒度越小，活性越大，表面就越容易氧化和吸水。当小到几百个纳米时，粉末的储存和输运很不容易，而且当小到一定程度时量子效应开始起作用，其物理性能会发生巨大变化，如铁磁性粉会变成超顺磁性粉，熔点也随着粒度减小而降低。
（2）、粉末的颗粒形状。它取决于制粉方法，如电解法制得的粉末，颗粒呈树枝状；还原法制得的铁粉颗粒呈海绵片状；气体雾化法制得的基本上是球状粉。此外，有些粉末呈卵状、盘状、针状、洋葱头状等。粉末颗粒的形状会影响到粉末的流动性和松装密度，由于颗粒间机械啮合，不规则粉的压坯强度也大，特别是树枝状粉其压制坯强度最大。但对于多孔材料，采用球状粉最好。
力学特性粉末的力学性能即粉末的工艺性能，它是粉末冶金成形工艺中的重要工艺参数。粉末的松装密度是压制时用容积法称量的依据；粉末的流动性决定着粉末对压模的充填速度和压机的生产能力；粉末的压缩性决定压制过程的难易和施加压力的高低；而粉末的成形性则决定坯的强度。
化学性能主要取决于原材料的化学纯度及制粉方法。较高的氧含量会降低压制性能、压坯强度和烧结制品的力学性能，因此粉末冶金大部分技术条件中对此都有一定规定。例如，粉末的允许氧含量为0.2%～1.5%，这相当于氧化物含量为1%～10%。
